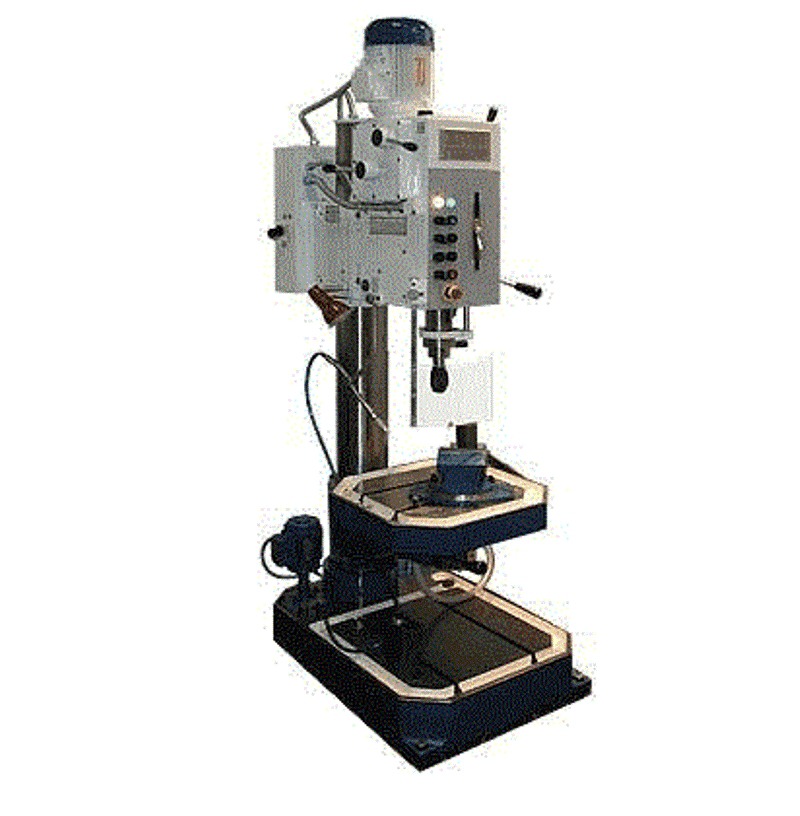

Вертикально-сверлильный станок ОАО ГЗСУ 2Т140
Вертикально-сверлильный станок ОАО "ГЗСУ" 2Т140
ОПИСАНИЕ ОАО "ГЗСУ" 2Т140
Вертикально-сверлильный станок ОАО "ГЗСУ" 2Т140 профессионального уровня, предназначен для выполнения тяжелых работ и позволяет выполнить сверление, рассверливание, зенкерование, развертывание и нарезание резьбы в различных заготовках из различного металла. Компания ОАО "ГЗСУ" поставляет высококачественное оборудование для обработки металлов с отличными техническими характеристиками и длительной эксплуатацией без капитального ремонта. Станок ОАО "ГЗСУ" 2Т140 оборудован надежным двигателем с потребляемой мощностью 2,2 кВт и напряжением питания 380 вольт. Отличную устойчивость и отсутствие вибраций обеспечивает массивная конструкция, выполненная из качественного чугуна. Регулировка частоты вращения шпинделя за счет коробки скоростей, что позволяет выбрать оптимальный режим для различных операций. Автоматическая подача шпинделя с реверсированием по достижению заданной глубины очень удобна при нарезании резьбы. Упор глубины сверления для обработки глухих отверстий. Механическая подача осуществляется при помощи штурвала с большими рукоятками. Все элементы управления удобно расположены для быстрого доступа. Настройки числа оборотов и перемещения шпинделя осуществляются при помощи специальных рукояток. Рабочий стол и основание станка оборудовано Т-образными пазами что позволяет устанавливать дополнительные принадлежности и способен выдерживать заготовки большой массы. Наличие светильника обеспечивает хорошею видимость в зоне обработки при плохом освещении. Система охлаждения жидкостью способствует более качественной обработки деталей. Рабочий стол имеет возможность перемещения и фиксации по направляющей вертикально. Рекомендации по установке станка: бетонная подушка с глубиной залегания фундамента не менее 250 мм, крепление к фундаменту четырьмя болтами М16. Станок подходит для эксплуатации на мелкосерийном и серийном производстве.
ХАРАКТЕРИСТИКИ ОАО "ГЗСУ" 2Т140
|
Входные электрические характеристики |
|
| Производитель | ОАО "ГЗСУ" |
|
Напряжение питания |
380 В |
|
Мощность привода главного движения |
2,2 кВт |
|
Мощность двигателя системы охлаждения |
0,18 кВт |
|
Технические данные |
|
|
Максимальный диаметр сверления |
40 (сталь 45); 45(чугун) |
|
Диапазон нарезаемой резьбы |
максимально М24 |
|
Конус шпинделя |
Морзе 4 |
|
Количество частот вращения (скоростей) шпинделя |
8 |
|
Диапазон частот вращения шпинделя |
75; 120; 180; 300; 450; 710; 1150; 1800 об/мин |
|
Наибольший крутящий момент на шпинделе |
150 Нм |
|
Расстояние от оси шпинделя до колонны |
300 мм |
|
Наибольшее перемещение шпинделя |
160 мм |
|
Количество подач шпинделя |
3 |
|
Диапазон подач шпинделя |
0,1; 0,2; 0,3 мм/об |
|
Наибольшее усилие подачи |
11400 Н |
|
Наибольшее перемещение шпиндельной головки |
240 мм |
|
Расстояние от торца шпинделя до стола |
0 – 700 мм |
|
Наибольшее расстояние от торца шпинделя до плиты |
1100 мм |
|
Размер рабочей поверхности (зеркала) стола |
500 х 500 мм |
|
Наибольшее вертикальное перемещение стола |
500 мм |
|
Угол поворота стола |
180 (вокруг оси колонны); 300 (вокруг своей оси) град. |
|
Размер рабочей поверхности плиты |
560 х 560 х 140 мм |
|
Диаметр колонны |
145 мм |
|
Количество Т-образных пазов |
2 (стол); 2 (плита) |
|
Ширина Т-образного паза |
14 мм |
|
Расстояние между осями Т-образных пазов |
160 (стол); 250 (плита) мм |
|
Класс точности |
Н |
|
Производительность системы охлаждения |
2,5 л/мин |
|
Габаритные размеры |
950х560х2200 мм |
|
Масса |
575 кг |
В БАЗОВУЮ КОМПЛЕКТАЦИЮ ОАО "ГЗСУ" 2Т140 ВХОДИТ:
Станок в сборе;
Система охлаждения;
Втулка переходная 6100-0142 ГОСТ 13598;
Втулка переходная 6100-0144 ГОСТ 13598;
Втулка переходная 6100-0145 ГОСТ 13598;
Клин 7851-0012 ГОСТ 3025;
Ключ электрошкафа 2К52-1.8910.000;
Рукоятка 2К52-1.9000.000;
Ключ для сливных пробок 007.2000.001
Руководство по эксплуатации.
