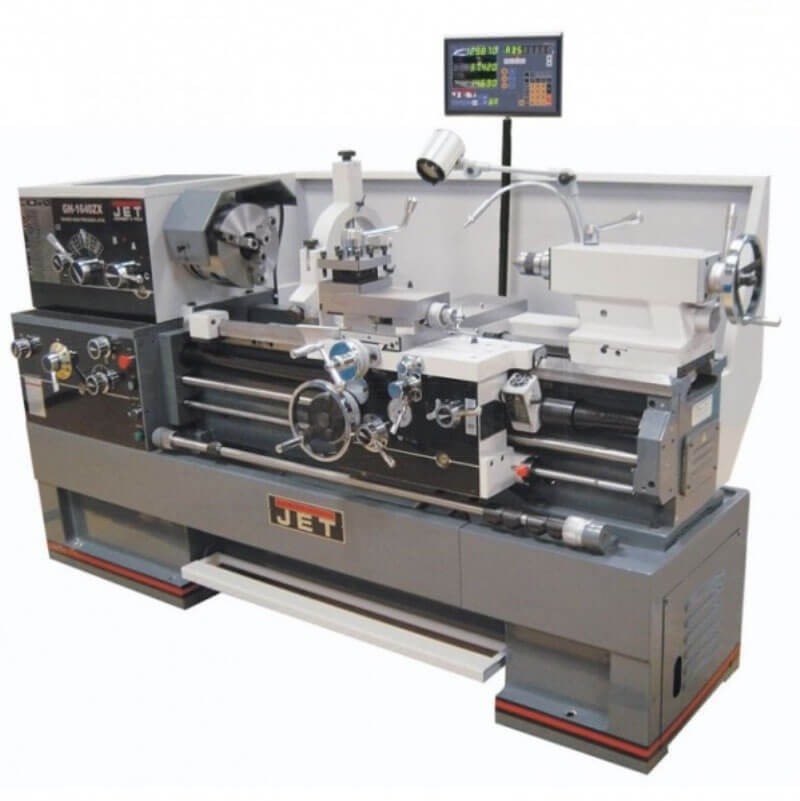

Станок токарный по металлу JET GH-1880 ZX 50000765Т 50000765Т
Станок токарный по металлу JET GH-1880 ZX 50000765Т
ОПИСАНИЕ JET GH-1880 ZX 50000765Т
Токарно-винторезный станок JET GH-1880 ZX 50000765Т относится к оборудованию профессионального класса. Конструкция предусматривает патрон диаметром 250 мм с прямыми/обратными кулачками и отверстие шпинделя диаметром 80 мм, что позволяет работать с заготовками большого размера. Станок оснащен мощным двигателем и самыми современными системами управления. Аккуратность и точность в работе достигается четырехпозиционным резцедержателем, который способен надежно зафиксировать одновременно четыре заготовки. Фиксатор резцедержателя позволяет быстро переходить от одной операции к другой. Модель имеет полноразмерную коробку передач, которая позволяет нарезать резьбу разных видов без смены шестерен. Благодаря централизованной системе подачи смазки все рабочие механизмы эффективно функционируют и имеют продолжительный срок службы. Направляющие станины закалены в индукционной печи и отшлифованы. Для регулировки зазоров направляющих предусмотрены клиновые планки. Для обточки конусов оператор может воспользоваться задней бабкой, регулируемой в поперечном направлении. Осуществлять контроль во время операций позволяет устройство с дисплеем цифровой индикации (минимальная цена деления – 0,005 мм). Специальная галогенная лампа направляется на рабочую зону, что создает дополнительное удобство и делает возможным использование станка при недостаточной освещенности.
ХАРАКТЕРИСТИКИ JET GH-1880 ZX 50000765Т
|
Входные электрические характеристики |
|
| Производитель | JET |
|
Потребляемое напряжение станка |
380 В |
|
Потребляемая мощность |
8,8 кВт |
|
Технические данные |
|
|
Частота вращения шпинделя,12 |
25-1800 об/мин |
|
Максимальный диаметр вращения |
698 мм |
|
Диаметр обточки над станиной |
460 мм |
|
Диаметр обточки над суппортом |
280 мм |
|
Длина съемного мостика |
310 мм |
|
Расстояние между центрами |
2032 мм |
|
Конус шпинделя |
МК-7 (МК-5) |
|
Присоединение шпинделя |
D1-8 |
|
Отверстие шпинделя |
80 мм |
|
Максимальный размер резца |
25*25 мм |
|
Автоматическая продольная подача |
0,038-2,3 мм/об |
|
Автоматическая поперечная подача |
0,015-0,9 мм/об |
|
Ход поперечного суппорта |
228 мм |
|
Ход верхнего суппорта |
130 мм |
|
Ускоренное продольное перемещение суппорта |
5 м/мин |
|
Пиноль задней бабки |
МК-5 |
|
Ход пиноли задней бабки |
124 мм |
|
Метрическая резьба, 24 |
0,5-20 мм |
|
Дюймовая резьба, 61 |
72- 1 5/8 TPI |
|
Модульная резьба, 20 |
0,25-10 MP |
|
Питчевая резьба, 45 |
96-3 ¼ DP |
|
Диаметр неподвижного люнета |
12- 178 мм |
|
Диаметр подвижного люнета |
15- 90 мм |
|
Ширина станины станка |
340 мм |
|
Габариты |
3458*1016*1241 мм |
|
Вес |
2989 кг |
В БАЗОВУЮ КОМПЛЕКТАЦИЮ JET GH-1880 ZX 50000765Т ВХОДИТ:
Инструмент;
Система охлаждения (СОЖ);
Указатель нарезки резьбы;
Центр МК-4 вращающийся;
Подсветка;
Резцедержатель с 4 позициями и фиксатором;
300 мм планшайба;
Патрон с 4 кулачками 300 мм и с 3 кулачками 250 мм;
Поддон;
Мостик направляющих;
Втулка переходная МК-7/МК-5;
Люнеты;
Ножной тормоз шпинделя;
Упор продольного перемещения.
Принадлежности (не входит в базовую комплектацию, приобретаются отдельно)
|
Артикул |
Описание |
|
321292 |
Быстрозажимное цанговое приспособление |
|
321291 |
Устройство для обточки конусов 450 мм 10 Гр |
|
956602A |
Резцедержатель MultiFix |
|
650014 |
Набор цанг из 16 шт. от 1/8 дюйма до 1 1/16 |
|
50000190 |
Набор цанг из 17 шт. от 3 до 25 мм |
|
956638 |
Держатель токарного резца MultiFix BD 25120 |
|
956659 |
Держатель расточного резца MultiFix BD 32130 |
|
IT250400 |
Патрон 3-х кулачковый 250 мм с цельными, прямыми, обратными губками. |
|
IT250401 |
Комплект каленых прямых кулачков для патрона 250 мм |
|
IT250402 |
Комплект каленых обратных кулачков для патрона 250 мм |
|
IT250403 |
Комплект сырых цельных кулачков для патрона 250 мм |
