Станок токарный по металлу JET GH-1840 ZX 50000740Т 50000740Т
Станок токарный по металлу JET GH-1840 ZX 50000740Т
ОПИСАНИЕ JET GH-1840 ZX 50000740Т

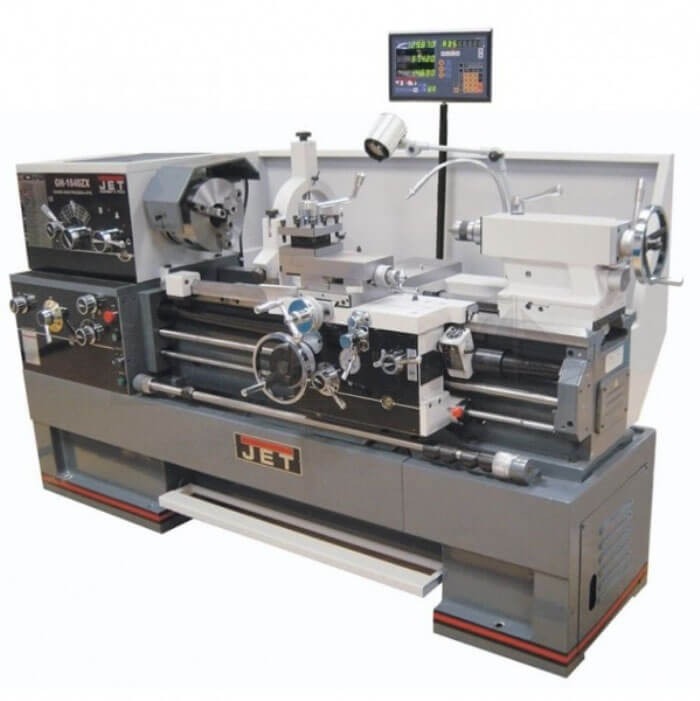

JET GH-1840 ZX 50000740Т – это токарно-винторезный станок профессионального класса. Модель, как и большинство станков этой серии, обладает эксклюзивным протоколом приемки JET с сертифицированными допусками DIN 8606. Конструкция устойчива благодаря массивной чугунной станине. Функциональность и эффективность работы станка обеспечивают коробка передач, позволяющая нарезать резьбы различного типа без смены шестерен, система автоматической подачи продольного и поперечного суппортов, а также централизованная система подачи СОЖ (смазочно-охлаждающей жидкости). Для качественного контроля хода операций станок оборудован устройством цифровой индикации (УЦИ) по трем осям. Модель имеет съемный мостик станины. В передней бабке и в коробке передач шестерни специальным образом закалены и отшлифованы, что повышает надежность и износостойкость ключевых узлов. Четырехпозиционный резцедержатель с фиксатором позволяет закрепить сразу четыре резца для быстрого перехода между операциями. Удобство в работе обеспечивает специальная галогенная лампа, освещающая зону обработки. Станок оснащен валом управления, который позволяет отключать продольную подачу с помощью регулируемых кулачков. Задняя бабка регулируется в поперечном направлении, что позволяет обтачивать конусы. Все элементы и механизмы станка выполнены из высококачественных материалов, что гарантирует высокие показатели надежности и эффективности.
ХАРАКТЕРИСТИКИ JET GH-1840 ZX 50000740Т
|
Входные электрические характеристики |
|
| Производитель | JET |
|
Потребляемое напряжение станка |
380 В |
|
Потребляемая мощность |
8,8 кВт |
|
Технические данные |
|
|
Частота вращения шпинделя,12 |
25-1800 об/мин |
|
Максимальный диаметр вращения (съемный мостик) |
698 мм |
|
Диаметр обточки над станиной |
460 мм |
|
Диаметр обточки над суппортом |
280 мм |
|
Длина съемного мостика |
310 мм |
|
Расстояние между центрами |
1015 мм |
|
Конус шпинделя |
МК-7 (МК-5) |
|
Присоединение шпинделя |
D1-8 |
|
Отверстие шпинделя |
80 мм |
|
Максимальный размер резца |
25*25 мм |
|
Автоматическая продольная подача |
0,038-2,3 мм/об |
|
Автоматическая поперечная подача |
0,015-0,9 мм/об |
|
Ход поперечного суппорта |
228 мм |
|
Ход верхнего суппорта |
130 мм |
|
Пиноль задней бабки |
МК-5 |
|
Ход пиноли задней бабки |
124 мм |
|
Метрическая резьба, 24 |
0,5-20 мм |
|
Дюймовая резьба, 61 |
72- 1 5/8 TPI |
|
Модульная резьба, 20 |
0,25-10 MP |
|
Питчевая резьба, 45 |
96-3 ¼ DP |
|
Диаметр неподвижного люнета |
12- 178 мм |
|
Диаметр подвижного люнета |
15- 90 мм |
|
Ширина станины станка |
340 мм |
|
Габариты |
2462*1016*1241 мм |
|
Вес |
2267 кг |
В БАЗОВУЮ КОМПЛЕКТАЦИЮ JET GH-1840 ZX 50000740Т ВХОДИТ:
Инструмент;
Система охлаждения (СОЖ);
Указатель нарезки резьбы;
Центр МК-4 вращающийся;
Подсветка;
Резцедержатель с 4 позициями и фиксатором;
300 мм планшайба;
Патрон с 4 кулачками 300 мм и с 3 кулачками 250 мм;
Поддон;
Мостик направляющих;
Втулка переходная МК-7/МК-5;
Люнеты;
Ножной тормоз шпинделя;
Упор продольного перемещения.
Принадлежности (не входит в базовую комплектацию, приобретаются отдельно)
|
Артикул |
Описание |
|
321292 |
Быстрозажимное цанговое приспособление |
|
321291 |
Устройство для обточки конусов 450 мм 10 Гр |
|
956602A |
Резцедержатель MultiFix |
|
650014 |
Набор цанг из 16 шт. от 1/8 дюйма до 1 1/16 |
|
50000190 |
Набор цанг из 17 шт. от 3 до 25 мм |
|
956638 |
Держатель токарного резца MultiFix BD 25120 |
|
956659 |
Держатель расточного резца MultiFix BD 32130 |
|
IT250400 |
Патрон 3-х кулачковый 250 мм с цельными, прямыми, обратными губками. |
|
IT250401 |
Комплект каленых прямых кулачков для патрона 250 мм |
|
IT250402 |
Комплект каленых обратных кулачков для патрона 250 мм |
|
IT250403 |
Комплект сырых цельных кулачков для патрона 250 мм |
