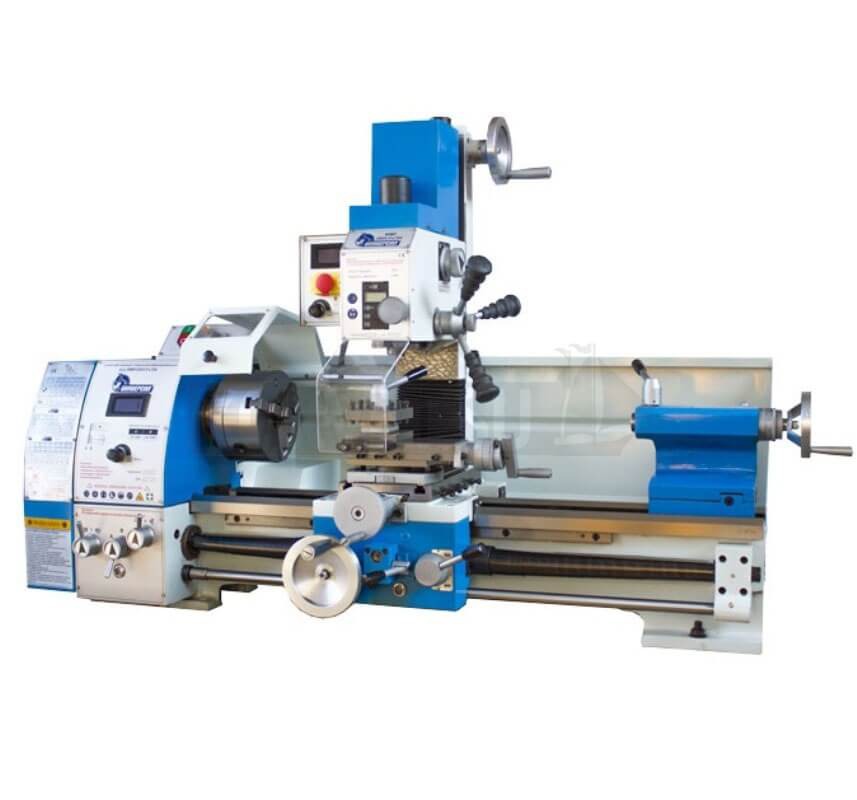

Станок настольный токарный комбинированный Universal WMP290VFx700 925690 925690
Станок настольный токарный комбинированный Universal WMP290VFx700 925690
ОПИСАНИЕ Universal WMP290VFx700 925690
Станок настольный токарный комбинированный Universal WMP290VFx700 925690 предназначен для выполнения токарных и фрезерных работ с различными типами материалов (цветные металлы, сталь, чугун, пластмассы). Металлообрабатывающие оборудование Universal зарекомендовало себя как надежное в эксплуатации с отличными техническими характеристиками. На данном оборудовании можно выполнить точение деталей конических форм, нарезание метрических и дюймовых резьб, сверление, растачивание, а также фрезерно-сверлильные операции. Высокую жесткость и низкий уровень вибрации WMP290VFx700 обеспечивают литые чугунные базовые конструкции станка. Токарный узел: Закалённые и отшлифованные направляющие станины (ласточки хвост) гарантируют максимальную точность перемещения суппорта. Цифровой индикатор скорости вращения шпинделя позволяет максимально точно установить настройки. Для выбора оптимального режима нарезания резьбы на панели управления имеется таблица. Прецизионные роликовые подшипники поддерживают шпиндель и исключают биение патрона. Для получения необходимого размера конуса на обрабатываемой заготовки конструкцией предусмотрено регулируемое перемещение в поперечном направлении задней бабки. Регулируемая прижимная планка обеспечивает точность станка выборки зазоров в направляющих. Фрезерный узел: Поворот сверлильно-фрезерной головки расширяет возможности станка. Цифровая индикация для максимальной точной установки параметров. Удобная рукоятка отвечает за полный контроль при сверлении или фрезеровании. Закалённые и отшлифованные направляющие (ласточки хвост) гарантируют максимальную точность перемещения фрезерного узла. Защитный экран токарного патрона и задняя стенка, а также кнопки экстренной остановки (на обеих узлах) гарантирую безопасность работы оператором. Для удобного сбора стружки установлен поддон. При необходимости станок может быть установлен на специальную подставку (приобретается отдельно). Отличное решение для выполнения многих операций обработки на одном устройстве.
ХАРАКТЕРИСТИКИ Universal WMP290VFx700 925690
Входные электрические характеристики |
|
Производитель | Universal |
Потребляемое напряжение станка |
220 В |
Потребляемая мощность (токарный узел) |
1,1 кВт |
Потребляемая мощность (фрезерный узел) |
0,6 кВт |
Технические данные |
|
Токарный узел |
|
Диаметр обрабатываемой заготовки над станиной |
290 мм |
Диаметр обрабатываемой заготовки над суппортом |
165 мм |
Межцентровое расстояние |
700 мм |
Диаметр проходного отверстия шпинделя |
38 мм |
Конус шпинделя |
МТ5 |
Конус пиноли задней бабки |
МТ3 |
Количество скоростей шпинделя |
бесступенчатое регулирование |
Диапазон частот вращения шпинделя |
50-2000 об/мин |
Диапазон продольных подач |
0,07-0,20 мм/об |
Диапазон метрических резьб |
0,4-3,5 мм |
Диапазон дюймовых резьб |
8-56 витков/дюйм |
Перемещение поперечных салазок |
140 мм |
Перемещение верхних салазок |
70 мм |
Перемещение пиноли задней бабки |
70 мм |

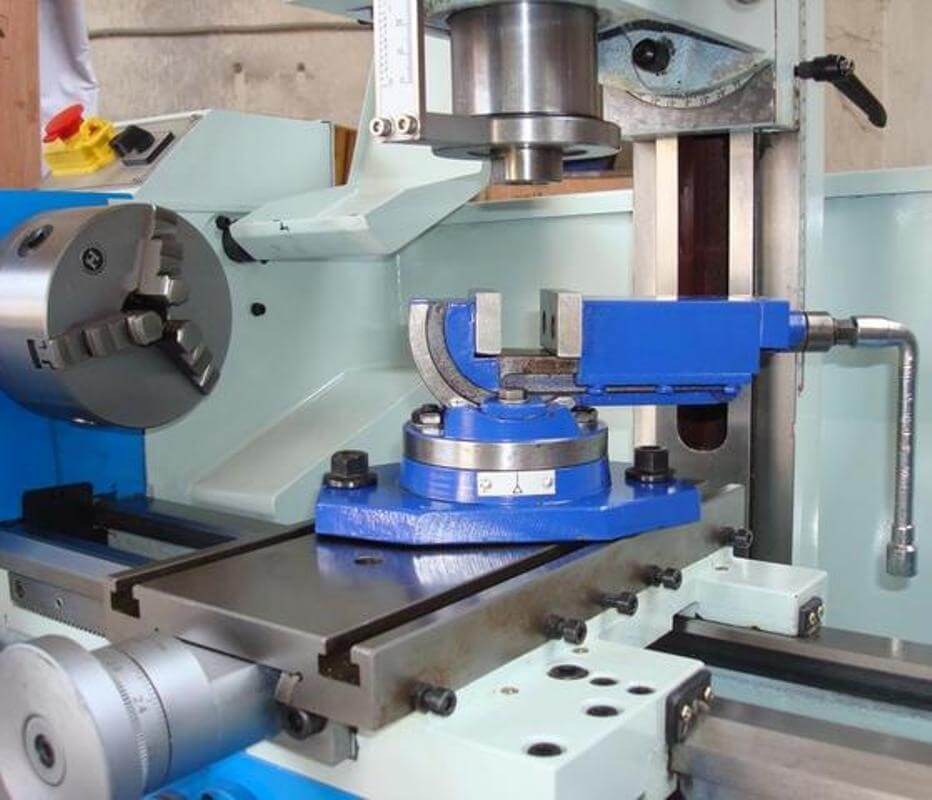

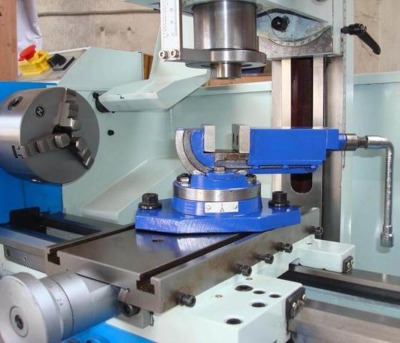

Сверлильно-фрезерный узел |
|
Конус шпинделя |
МТ2 |
Ход пиноли шпинделя |
50 мм |
Диапазон частот вращения шпинделя |
50-2250 об/мин |
Максимальное расстояние от торца шпинделя до стола |
375 мм |
Максимальное расстояние от торца шпинделя до колонны |
185 мм |
Габариты в упаковке |
1400x780x1070 мм |
Вес нетто/брутто |
230/250 кг |
В БАЗОВУЮ КОМПЛЕКТАЦИЮ Universal WMP290VFx700 925690 ВХОДИТ:
Патрон 3-х кулачковый (160 мм);
Резцедержатель 4-х позиционный;
Неподвижный центр МТ3;
Втулка переходная МТ3-МТ5;
Поддон для стружки;
Набор сменных зубчатых колес для нарезки резьбы;
Инструмент для обслуживания станка;
Индикация числа оборотов токарного шпинделя;
Электронный глубиномер на пиноли шпинделя;
Сверлильный патрон В16 3-16 мм.
Дополнительные принадлежности (приобретаются отдельно)
Планшайба;
4-х кулачковый патрон (160 мм);
Цанговый зажим;
Набор токарных резцов 7 шт. (12 мм);
Невращающийся центр (MT5);
Вращающийся центр (MT3);
Быстрозажимной сверлильный патрон (MT3);
Переходная втулка (MT3-B16);
Неподвижный люнет;
Подвижный люнет;
Подставка.
