METALMASTER X32100K станок токарно-винторезный универсальный с УЦИ 17285

Артикул: 17285
Написать отзыв
  • Двигатель  -  1500Вт / 380 В
  • Расстояние между центрами  -  1000 мм
  • Максимальный диаметр обработки  -  476/198 мм
  • Частота вращения шпинделя - 70-2000 об/мин, 8 скоростей
  • Вес - 520/560 кг
Читать дальше

Расчёт стоимости междугородней перевозки
338320 руб
Снят с производства
Добавить сайт в закладки
Задать вопрос о товаре

METALMASTER X32100K станок токарно-винторезный универсальный с УЦИ



ОПИСАНИЕ METALMASTER X32100K с УЦИ

Универсальный токарный станок METALMASTER X32100 для профессиональной обработки деталей из черных, цветных видов металла. Станки METALMASTER долговечные и надежные в эксплуатации. METALMASTER X32100K имеет: надежный электродвигатель с потребляемым питанием 380 Вольт, цифровую индикацию по трем осям для точных работ (точность 0,001 мм), удобное расположение элементов управления, систему охлаждения жидкостью обрабатываемых заготовок, подсветку способствующая удобной работе при плохом освещении, тумбы с отверстиями для надежного крепления к поверхности, реверс вращения шпинделя, кнопку аварийного отключения, перегрузочную муфту ходового винта. Автоматическая подача суппортов оптимизирует работу на данном станке.

Особенности станка:

  • Станина выполнена из серого чугуна с двойными закаленными и шлифованными призматическими направляющими
  • В станине предусмотрен гап (выемка)
  • Шпиндель закаленный и сделан из легированной стали высокой прочности.
  • Шпиндель установлен на прецизионные регулируемые подшипники на роликах
  • Шлифованные закаленные шестерни и валы, погруженные в масляную ванну
  • Биение шпинделя радиальное не превышает 0,015мм
  • Удобное и быстрое переключение подачи и скорости
  • Шпиндель с механическим тормозом
  • Перегрузочная муфта для ходового винта
  • Задняя бабка смещается на 10мм в обе стороны в случае обработки длинных конусов
  • Поперечная и продольная подача с опоры
  • Верхняя каретка опоры поворачивается на 360 градусов
  • Цена деления на лимбе маховика в верхней и поперечной каретках соответственно 0,02 и 0,04мм.
  • Цена деления на лимбе маховика в пиноли задней бабки составляет 0,025мм
  • Шпиндель может вращаться в обе стороны
  • Предусмотрен защитный экран для рук во время работы
  • Станок оснащен светильником рабочего места
  • Аварийное отключение машины предусматривается посредством специальной кнопки, запирающей основной выключатель
  • Спиральный кожух на ходовом винте
  • Станок оснащен семипозиционным указателем резьбы
  • Подвижные узлы станка оборудованы отверстиями для смазки
  • Предусмотрена подставка под станок с отсеками для хранения инструмента
  • Система блокировки одновременного включения червячного и ходового валов
  • Основная коробка передач и механизм подачи находятся в масляной ванне
  • Фартук опоры имеет двойные стенки и смазывается при погружении в масляную ванну направляющие станка могут регулироваться



ХАРАКТЕРИСТИКИ METALMASTER X32100K

Двигатель 1,5 кВт / 380 В, 50 Гц
Расстояние между центрами 1000 мм
Макс.диаметр над станиной Ø 330 мм
Макс.диаметр над выемкой в станине (ГАП) Ø 476 мм
Макс. диаметр над поперечными салазками Ø 198 мм
Диаметр отверстия шпинделя 38 мм
Количество передач 8
Диапазон скоростей шпинделя 70 - 2000 об/мин
Конус отверстия шпинделя MT 5
Конус шпинделя задней бабки MT 3
Торец шпинделя D1-4
Макс. ход каретки 880 мм
Макс. ход поперечных салазок 130 мм
Макс. ход верхней салазки 76 мм
Макс. ход шпинделя задней бабки 100 мм
Максимальная сечение резца 16х16 мм
Автоматическая продольная подача 0,079-1,291 мм/об, 36 видов
Автоматическая поперечная подача 0,017-0,276 мм/об, 36 видов
Диапазон нарезаемых метрических резьб 0.4-7 мм/об ,32 вида
Диапазон нарезаемых дюймовых резьб 4-60 ниток/дюйм, 36 видов
Габаритные размеры (ДхШхВ) 1850 х 750 х 1400 мм
Вес нетто 520/560 кг



В БАЗОВУЮ КОМПЛЕКТАЦИЮ METALMASTER X32100K ВХОДИТ:

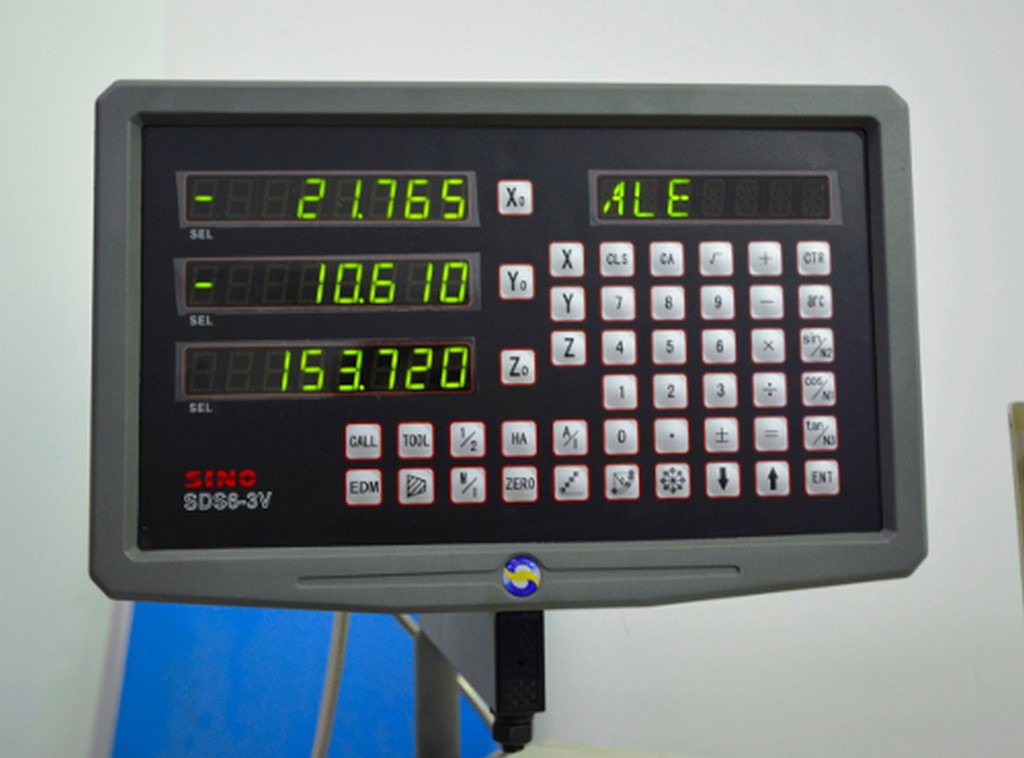

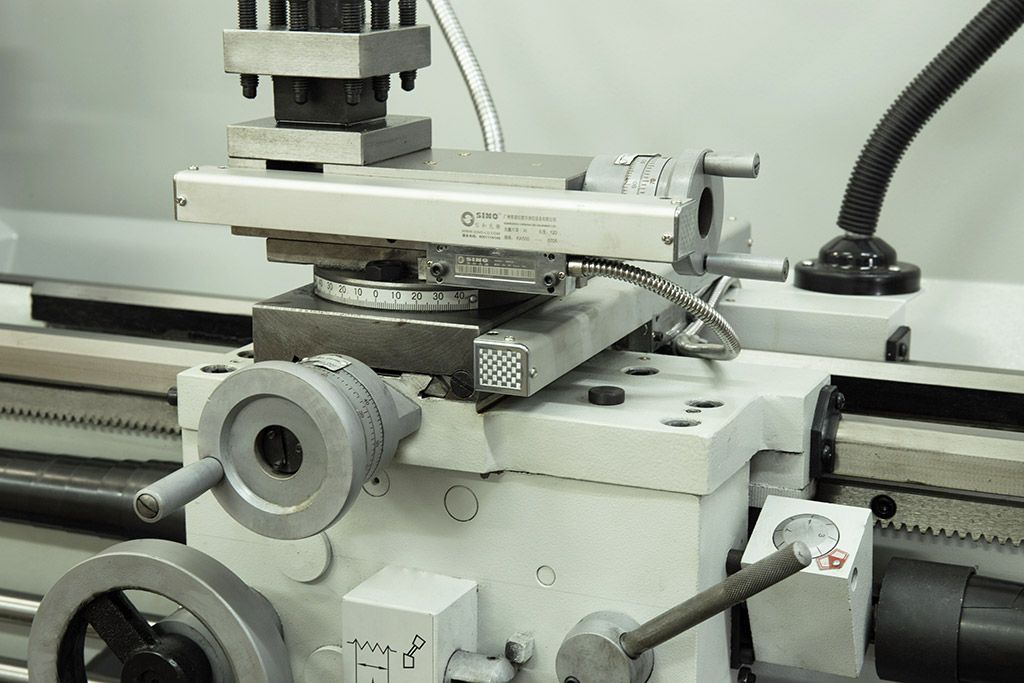

  1. Цифровой индикатор УЦИ с оптическими линейками для трех осей;
  2. Система подачи СОЖ;
  3. Патрон трехкулачковый 160 мм;
  4. Патрон четырехкулачковый 200 мм;
  5. Люнет подвижный;
  6. Люнет неподвижный;
  7. 2 упорных центра МК №3;
  8. Переходник с МК 5 на МК 3;

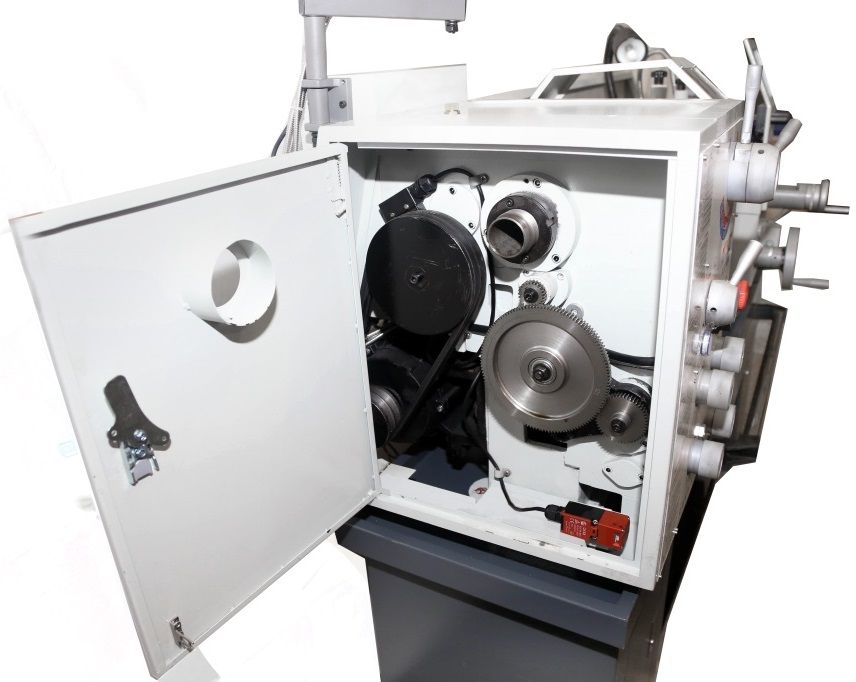

  9. Сменные шестерни гитары;
  10. Обратные кулачки – 3 шт;
  11. Кожух патрона с выключателями;
  12. Защита ходового винта;
  13. Шпиндельный тормоз;
  14. Светильник;
  15. Защитный экран резцедержателя;
  16. Резьбоуказатель;
  17. Четырехпозиционный резцедержатель;
  18. Инструментальный ящик:
    1. Масленка;
    2. Ключ резцедержателя;
    3. Ключ патрона;
    4. 2 отвертки;
    5. Набор ключей;
    6. Набор шестигранников.
  19. Руководство пользователя.



ВИДЕО METALMASTER X32100K

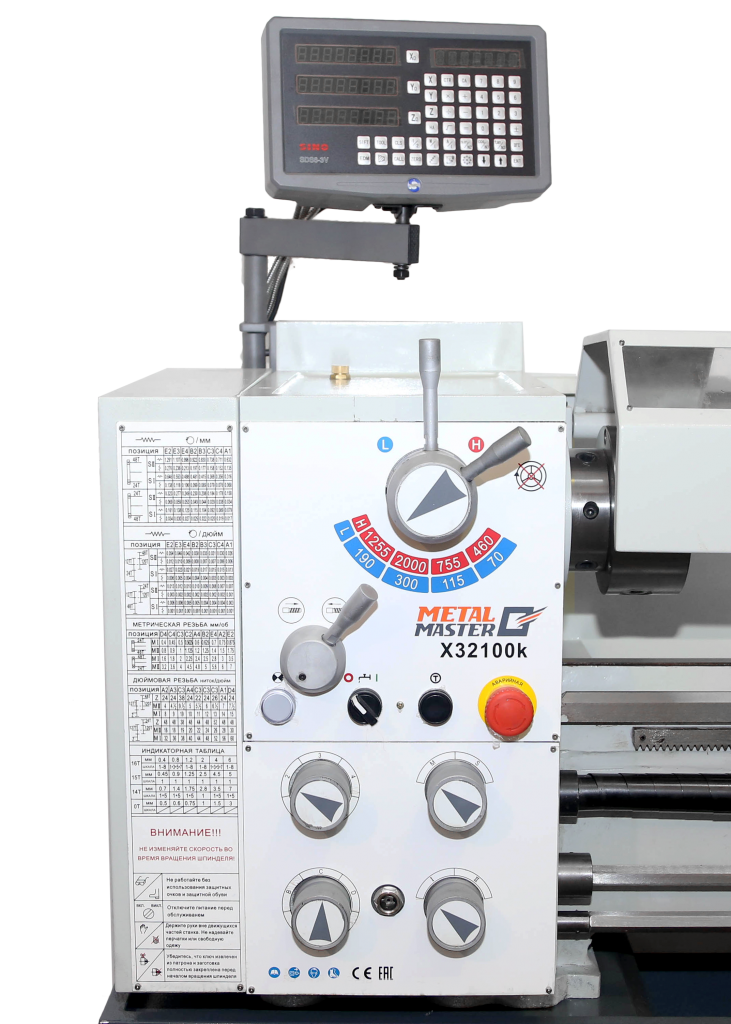

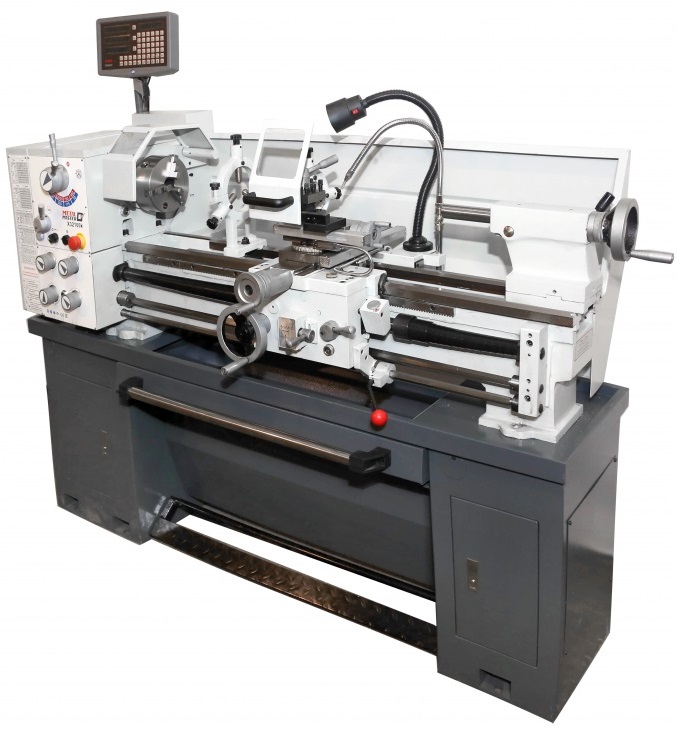

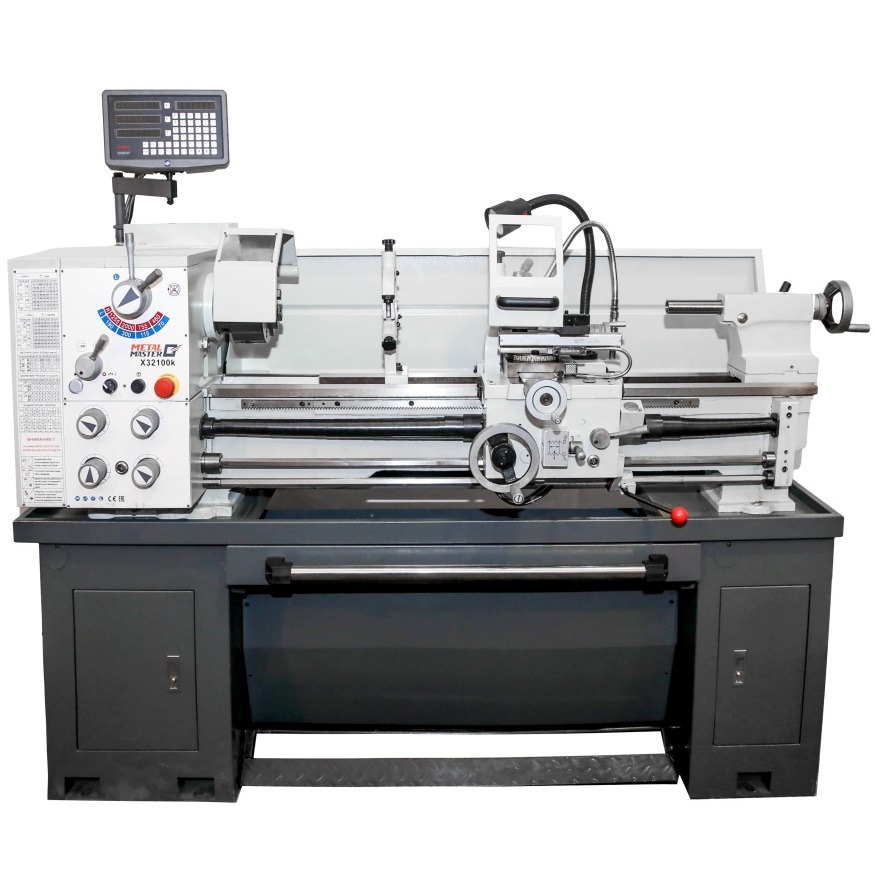

ФОТО METALMASTER X32100K
