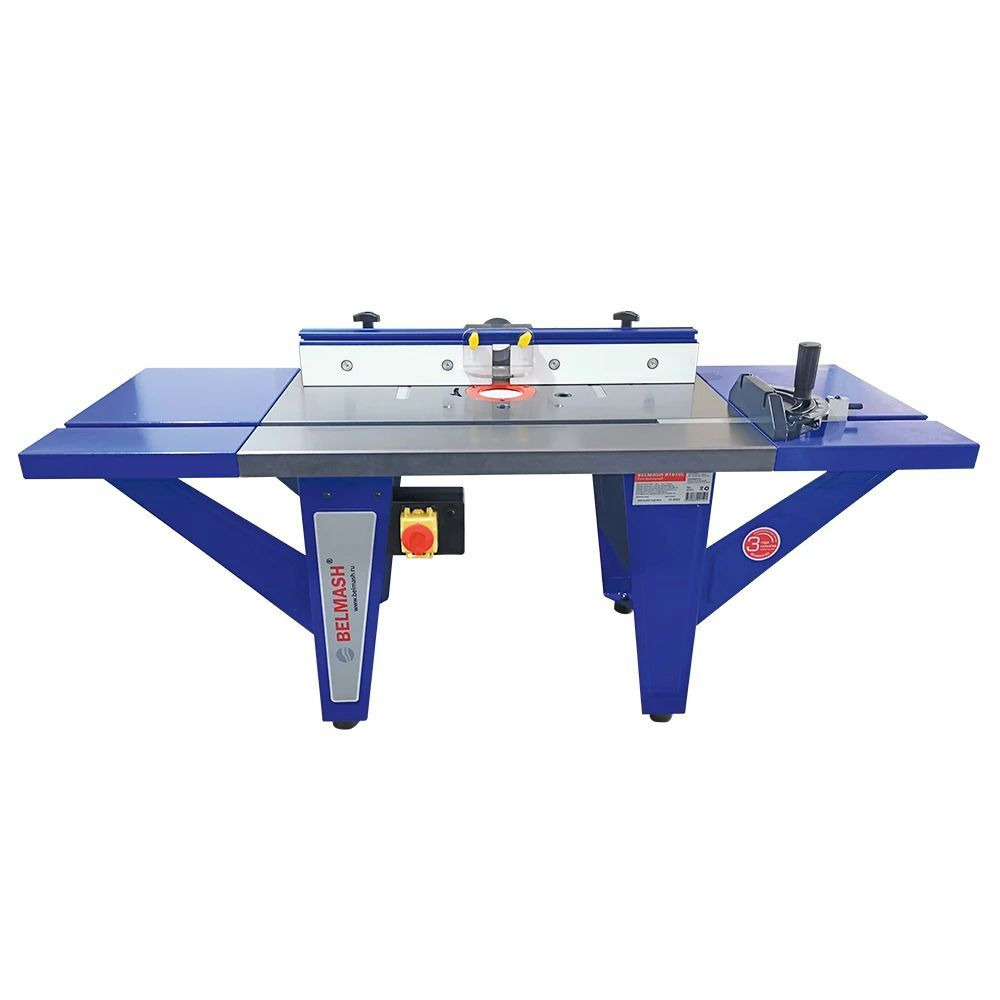

BELMASH RT650L стол фрезерный чугунный S257A
Фрезерный стол BELMASH RT650L предназначен для работы с ручным фрезером или фрезерным двигателем.
Изделие представляет собой основной стол, который устанавливается на две стальные опоры (листовая сталь). По бокам с помощью специальных боковых кронштейнов крепятся два дополнительных стола. Основание занимает площадку 530×345 мм. На нижней части стальных опор установлены четыре виброгасящие ножки.

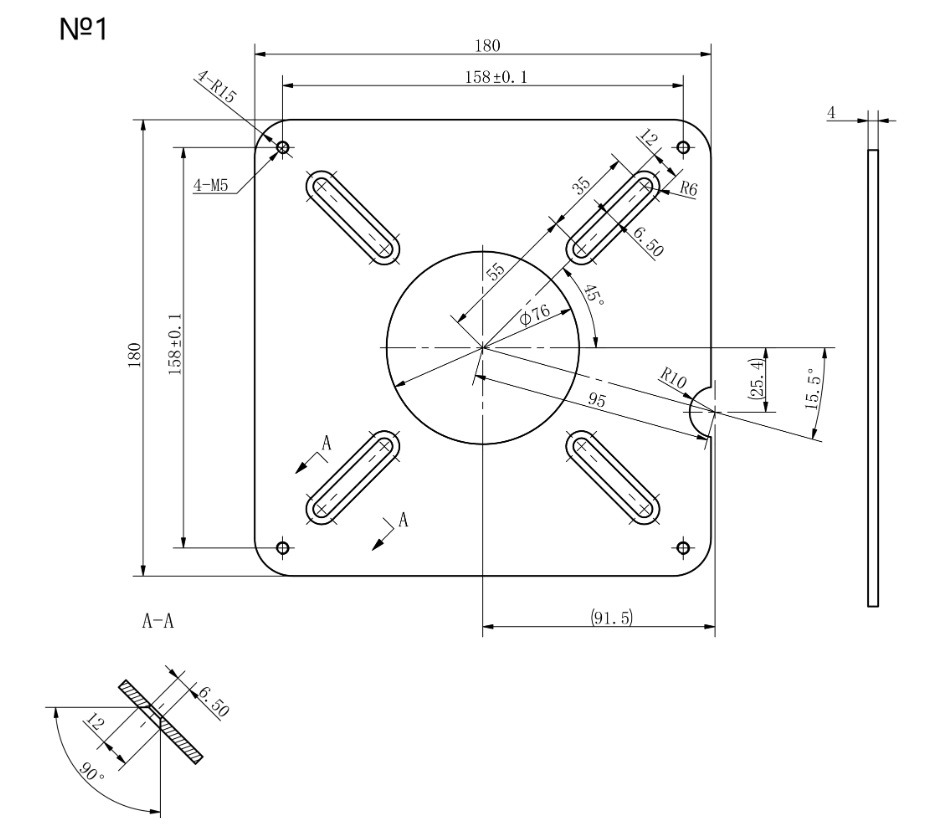

Рабочая поверхность составная - 1150×400 мм. Основной стол из чугуна. По бокам от него крепятся два удлинения по 250 мм из листовой стали. Имеются отверстия под установку упора и пластин. В центральной части есть две шкалы для точного позиционирования положения упора. Параллельный упор может располагаться как справа, так и слева от режущего инструмента. Его ход составляет 0-40 мм и 0-30 мм. Имеется два отверстия для регулировки высоты вылета фрезы: первое - общего плана под пластину №1, второе - под пластину для лифта BELMASH D033A. Основной и дополнительные столы имеют паз под установку углового упора (-60...+60 град.).
Упор имеет основание, изготовленное из высокоточного алюминиевого профиля. Оснащен двумя раздвижными накладками из МДФ размером 290×63 мм каждая (Д×В), фиксирующиеся гайками-барашками. Ход накладки составляет 52 мм. Общая высота упора - 80 мм. Длина упора с максимально разведенными в обе стороны щечками - 705 мм. На верхней части упора имеется два специальных паза под установку защитного экрана и прижимов (в комплект поставки не входят). Сзади размещен патрубок для отведения отходов резания (диаметр 63,5 мм), положение патрубка можно регулировать.
ВИДЕО BELMASH RT650L
ХАРАКТЕРИСТИКИ BELMASH RT650L
Напряжение питания |
230 В |
Магнитный выключатель |
230В, 50-60 Гц, макс. 2700 Вт |
Технические данные |
|
Размеры рабочего стола (ДхШ) |
650х400 мм |
Удлинение рабочего стола спереди и сзади |
250х400 мм |
Размеры фрезерного упора (ДхВ) |
620х63,5 мм |
Максимальный диаметр фрезы |
40 мм |
Диаметр отверстия стола под вставки |
80 мм |
Габаритные размеры (ДхШхВ) |
1040 х 400 х 546 мм |
Вес |
33 кг |
В БАЗОВУЮ КОМПЛЕКТАЦИЮ BELMASH RT650L ВХОДИТ:
- Стол основной чугунный 1
- Опора фрезерного стола 2
- Упор угловой 1
- Блок выключателя со шнуром питания 1
- Упор параллельный в сборе 1
- Рукоятка фиксации параллельного упора 2
- Вставка регулировочная параллельного упора 2
- Вставка стола 3
- Ножка опоры фрезерного стола 4
- Расширение боковое 2
- Опора бокового расширения левая 2
- Опора бокового расширения правая 2

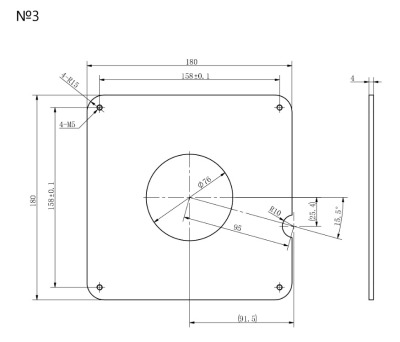

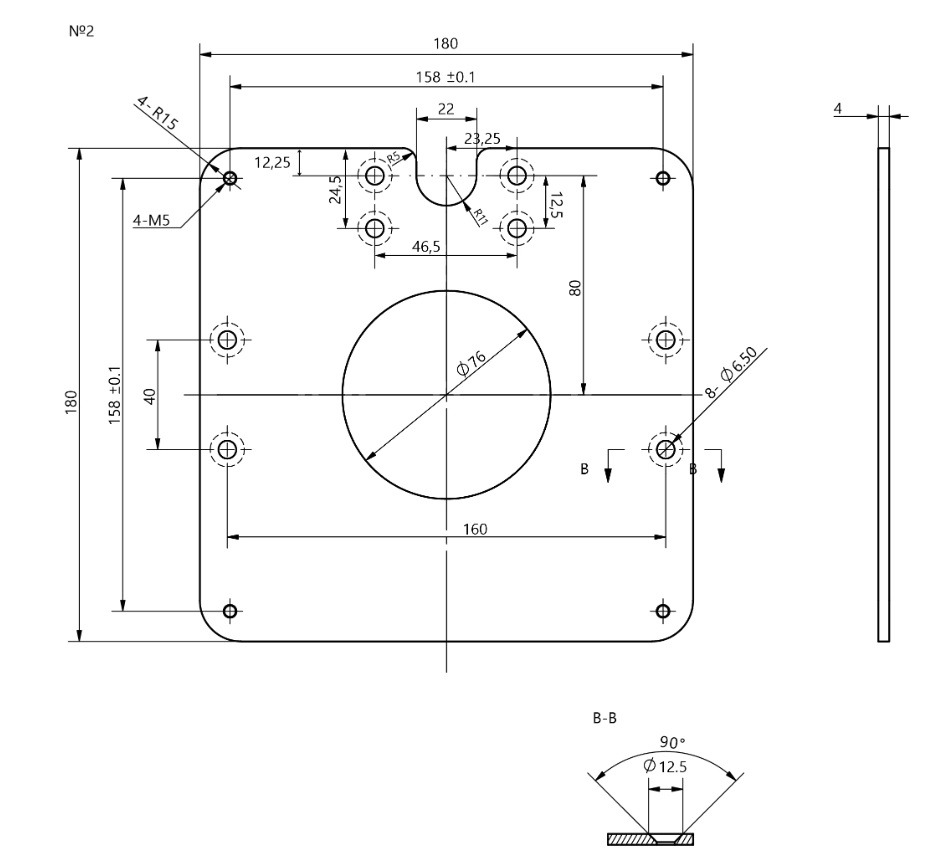

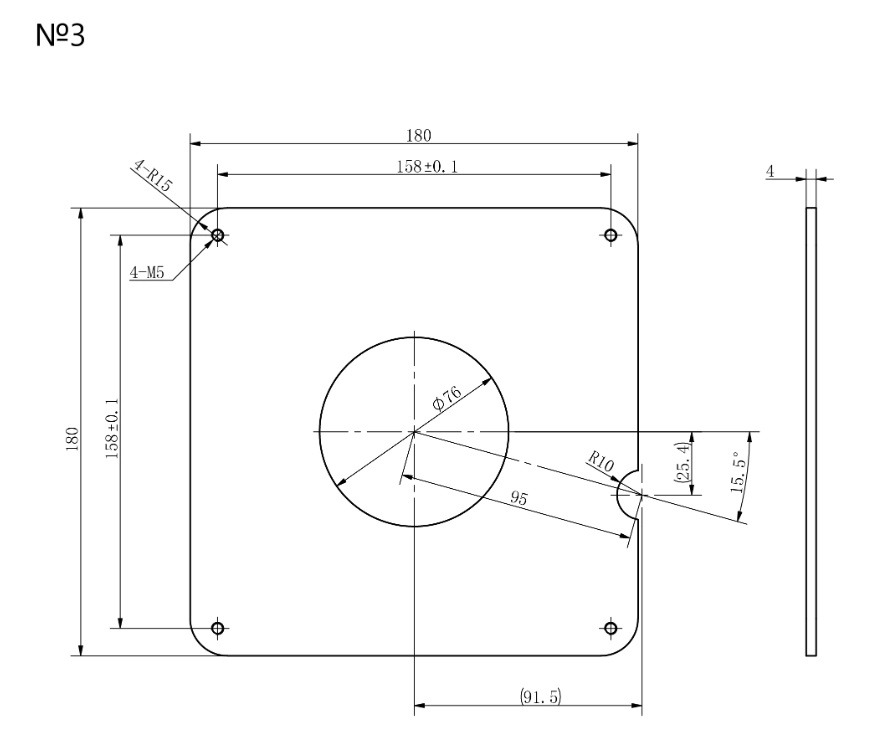

- Пластина монтажная 3
- Комплект крепежа 1
- Комплект ключей 1
- Руководство по эксплуатации 1
- Упаковка 1
